7 Lapisan OSI

7 LAPISAN OSI

Baiklah kali ini saya akan menjelaskan apa saja lapisan2 osi yang dibagi menjadi 7 bagian,, check this out :

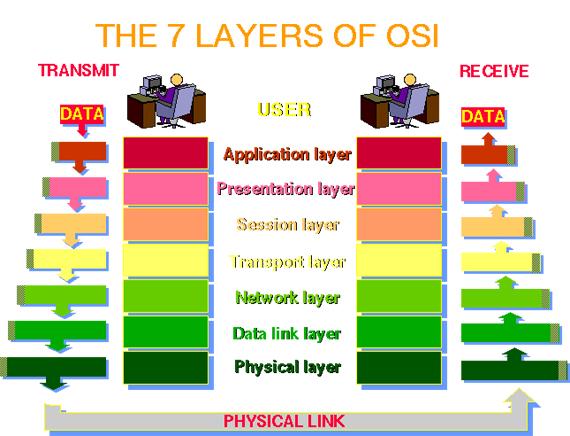

7th - Layer : Application Services

 6th - Layer : Presentation Services

 5th - Layer : Session Communications

 4th - Layer : Transport Communications

 3rd - Layer : Network Communications

 2nd - Layer : Data-link Physical connections

 1st - Layer : Physical Physical connections

 1. Layer Physical Layer physical Merupakan layer kesatu atau layer bawah pada model referensi OSI layer. Pada layer ini data diterima dari data link layer berupa Frame yang dan diubah menjadi Bitstream yang akan dikirim ketujuan berupa sinyal melalui media komunikasi. Pada penerima, layer ini akan mengubah sinyal dari pengirim menjadi Bite dan sebelum dikirim ke data link layer Bite diubah menjadi Byte. Fungsi Bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem. mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya ethernet atau Token Ring) dan Topologi Jaringan mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau Radio. Memindahkan bit antar devices Mempertahankan dan menonaktifkan hubungan fisik antarsistem Contoh dari Layer Physical Hub Network components Repeater Multiplexer HUB(Passive and Active) TDR Oscilloscope Amplifier Protocols IEEE 802 (Ethernet standard) IEEE 802.2 (Ethernet standard) ISO 2110 ISDN

 2. Layer Datalink Layer datalink merupakan layer kedua dalam sistem osi layer.layer datalink berguna sebagai penentu bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC). Contoh dari Layer Datalink Switch Bridge Network components Intelligent Hub NIC Advanced Cable Tester ISDN Router Protocols 802.3 CSMA/CD (Ethernet) 802.5 Token Ring 802.12 Demand Priority 802.4 Token Bus (ARCnet)

 3. Layer Network Layer Network merupakan layer ketiga dalam sistem osi layer. Layer network berguna mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3. Protokol yang berada dalam lapisan ini adalah DDP (Delivery Datagram Protocol), Net BEUI, ARP, dan RARP (Reverse ARP). Contoh dari Layer Network ROUTER Brouter Frame Relay Device ATM Switch Advanced Cable Tester Protocols IP,ARP, RARP, ICMP, RIP, OSFP, EIGRP DECnet DDP OSI NetBEUI NWLink IPX IGMP4.

 4. Lapisan Transport (Transport Layer) Lapisan transpor atau transport layer adalah lapisan keempat dari model referensi jaringan OSI. Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan. Perbedaan protokol transport dengan protokol data link ada pada: a. Lingkungan tempat protokol-protokol itu beroperasi. Pada data link dua buah router berkomunikasi secara langsung melalui saluran fisik dan tidak perlu dilakukan pengalamatan untuk menetukan router yang diajak berkomunikasi, sedangkan pada pada transport layer saluran fisik tersebut digantikan oleh subnet dan diperlukan pengalamatan untuk menetukan dengan router yang diajak berkomunikasi. b. Pengalokasian buffer. Pada data link buffer dialokasikan tetap di setiap saluran sehingga frame baru akan selalu mendapatkan buffer yang bisa digunakan. Pada transport layer tidak menarik jaka dilakukan hal yang sama dengan data link, karena pada transport layer terjadi koneksi dengan jumlah yang besar. Contoh dari Transport Layer Gateway Advanced Cable Tester Brouter Protocols TCP UDP SCTP DCCP

 5. Lapisan session Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama. Pada layer Session, sering disalah artikan sebagai prosedur logon pada network dan berkaitan dengan keamanan. Layer ini menyediakan layanan ke dua layer diatasnya, Melakukan koordinasi komunikasi antara entiti layer yang diwakilinya. Contoh dari Transport Layer GATEWAY Protocols SOCKETS Session establishment in TCP RTP ADSP PAP

 6. Presentation layer Lapisan presentasi (Inggris: presentation layer) adalah lapisan keenam dari bawah dalam model referensi jaringan terbuka OSI. Pada lapisan ini terjadi pembuatan struktur data yang didapatnya dari lapisan aplikasi ke sebuah format yang dapat ditransmisikan melalui jaringan. Layer presentation dari model OSI melakukan hanya suatu fungsi tunggal: translasi dari berbagai tipe pada syntax sistem. Sebagai contoh, suatu koneksi antara PC dan mainframe membutuhkan konversi dari EBCDIC character-encoding format ke ASCII dan banyak faktor yang perlu dipertimbangkan. Kompresi data (dan enkripsi yang mungkin) ditangani oleh layer ini. Contoh dari presentation Layer layanan workstation network shell Redirector Protocols MIME SSL ASCII TLS MPEG XDR TIFF PICT MIDI

 7. Layer Application Layer ini adalah yang paling “cerdas”, gateway berada pada layer ini. Gateway melakukan pekerjaan yang sama seperti sebuah router, tetapi ada perbedaan diantara mereka. Layer Application adalah penghubung utama antara aplikasi yang berjalan pada satu komputer dan resources network yang membutuhkan akses padanya. Layer Application adalah layer dimana user akan beroperasi padanya, protocol seperti FTP, telnet, SMTP, HTTP, POP3 berada pada layer Application. Contoh dari aplication Layer gateways Protocols DNS; FTP TFTP; BOOTP SNMP; RLOGIN SMTP; MIME; NFS; FINGER TELNET; NCP APPC; AFP SMB



 sumber

 : http://www.kompasiana.com/legenda/7-lapisan-osi-layer_54f39df2745513982b6c7d11

thanks to : sumber

Sekian ya :) semoga bisa bantu kalian dan terima kasih banyak kedapa sumber :)
